Elektrostatik Toz Boyama Cihazları

Elektrostatik toz boyama cihazları na akategoride ikiye ayrılır.

Corona sistem ve Tribo sistem.

1-) CORONA SİSTEM:

Corona sistemde boya tabancası içerisinde bulunan Kaskad isimli parça ile yapay yol ile negatif statik elektrik üretilir. Tabanca içerisinden geçen toz boya negatif statik elektrik yüklenerek püskürtülür.

Negatif statik elektrik yüklenmiş toz boya topraklanmış bir askılama sisteminde asılı olan malzemeye tutunur.

2-) TRİBO SİSTEM:

Tribo sistemlerde boya tabancasının iç kısmı PTFE (Teflon) malzemeden üretilmiş şarj kiti ve geçiş parçaları ile kaplıdır.

Tribo sistemde toz boya PTFE(Teflon) şarj kiti içerisindeki dar alandan geçerken sürtünme prensibi ile pozitif statik elektrik yüklenerek püskürtülür.

Pozitif statik elektrik yüklenmiş toz boya topraklanmış bir askılama sisteminde asılı olan malzemeye tutunur.

Elektrostatik toz boya cihazları Manuel ve Otomatik olarak ayrılmaktadır.

1-) MANUEL CİHAZLAR:

Manuel elektrostatik toz boya cihazları operatör tarafından el ile amnuel olarak boyama yapılan cihazlardır. Kendi içinde corona ve tribo sistem olarak ayrılır. Uygulama şekli her iki sistemdede aynıdır.

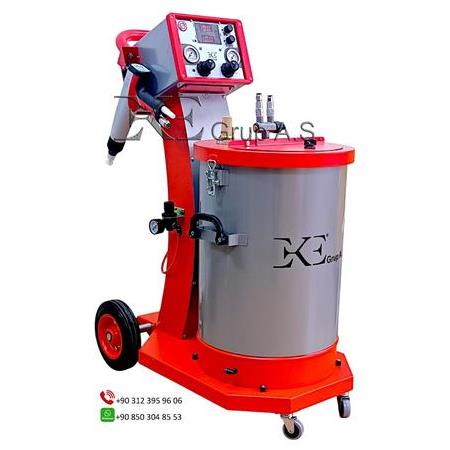

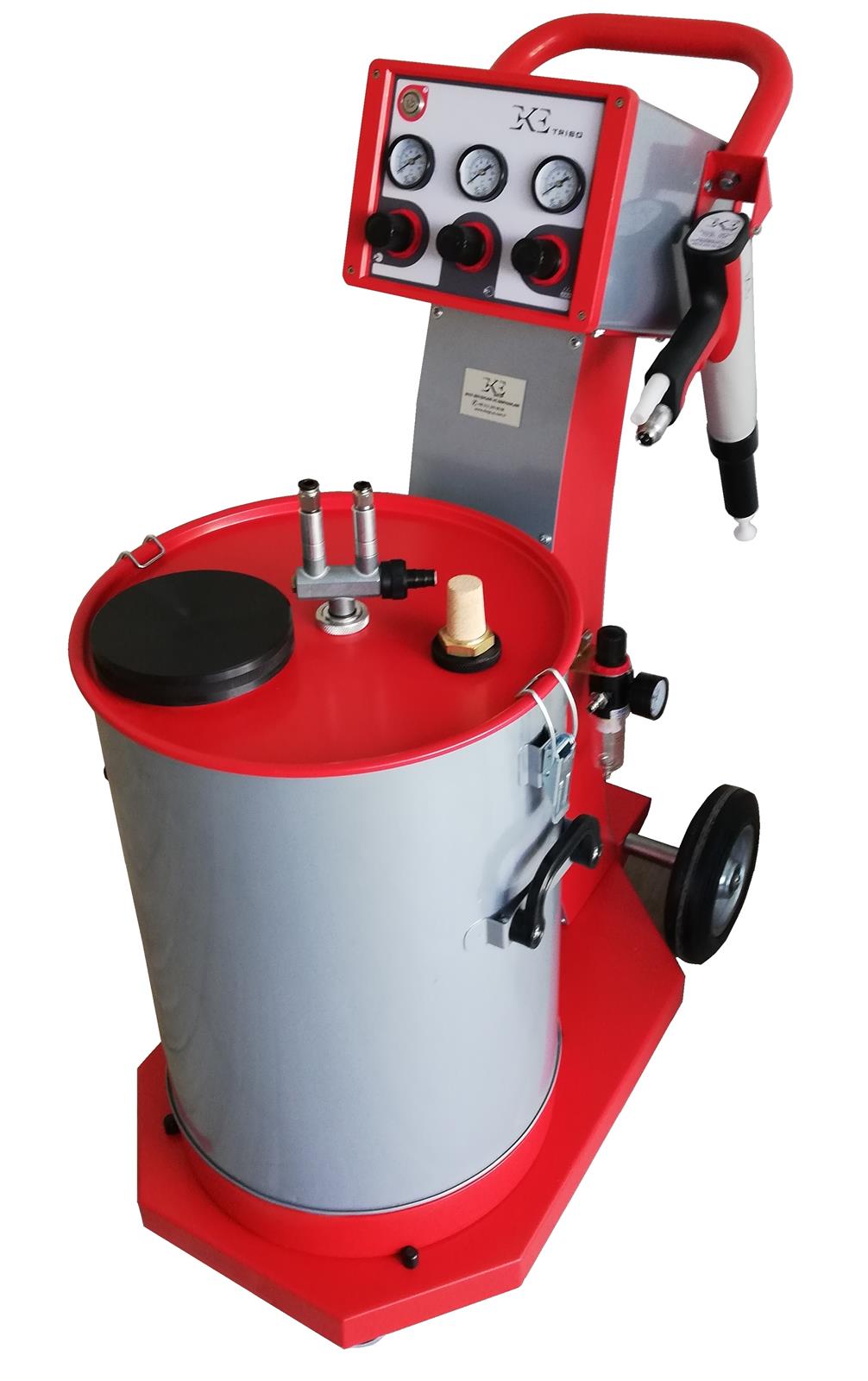

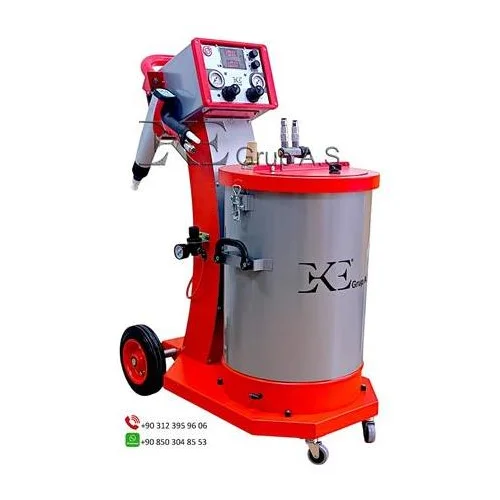

MANUEL CORONA CİHAZ                    MANUEL TRİBO CİHAZ

2-) OTOMATİK CİHAZLAR:

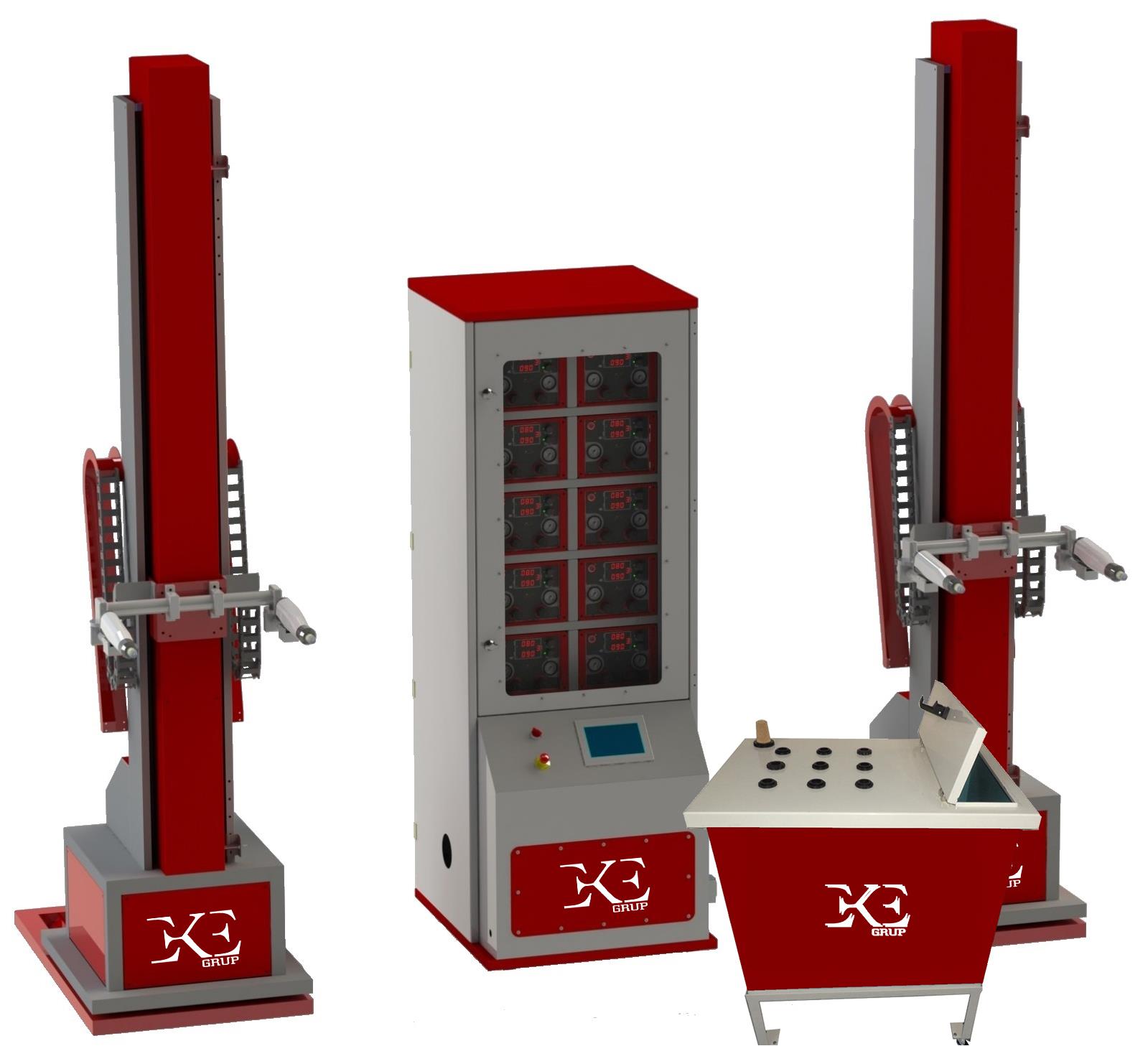

Otomatik toz boya cihazlarında corona sistemlerde yukarı aşağı yönde hareket eden boya robotunun kollarına otomatik boya tabancaları bağlanarak boyama uygulanır.

Boya tabancalarını ve robotun hareket ayarlarını sağlayan güç kontrol üniteleri bir kontrol dolabında toplanmıştır.

120lt veya 160lt toz boya deposundan emiş yapan enjektörler toz boya hortumu vasıtasıyla boyayı tabancalara iletir.

Tribo sistemlerde ise boya robotu yoktur. Taraklı boya tabancaları boyanacak malzeme yüksekliğine göre üst üste sabit olarak montajlanır. Taraklardan çıkan toz boya kabin içerisinde bir toz boya bulutu oluşturu. Bu bulut içerisinden geçen malzeme toz boya ile kaplanır.

Tribo sistemdede boya tabancalarını kontrol eden güç üniteleri kontrol dolabında toplanmıştır.

120lt veya 160lt toz boya deposundan emiş yapan enjektörler toz boya hortumu vasıtasıyla boyayı tabancalara iletir.

Tribo sistemler ile uygulanacak boyanın tribo katkılı olması gereklidir.

CORONA SİSTEM                                                          TRİBO SİSTEM
